Beschreibung und bedienung
Beschreibung

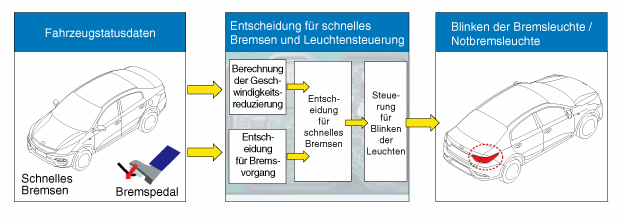

Einführung des Vollbremswarnsystems (ESS)

Im Fall einer Vollbremsung blinken die Bremsleuchten oder die Blinker, um den nachfolgenden Verkehr zu warnen.

1.

Grundfunktion (Blinken der Bremsleuchte/Warnblinkerleuchte)

Betriebsbedingung: Bei einer Vollbremsung oder aktiviertem ABS oberhalb einer bestimmten Geschwindigkeit

Freigabebedingung: Nach Ende der Vollbremsung oder Aufhebung des ABS-Betriebs

2.

Zusatzfunktion (Aktivierung der Blinkerleuchten)

Betriebsbedingung: Vollbremsung bei niedriger Geschwindigkeit

Freigabebedingung: Freigabe beim Anfahren

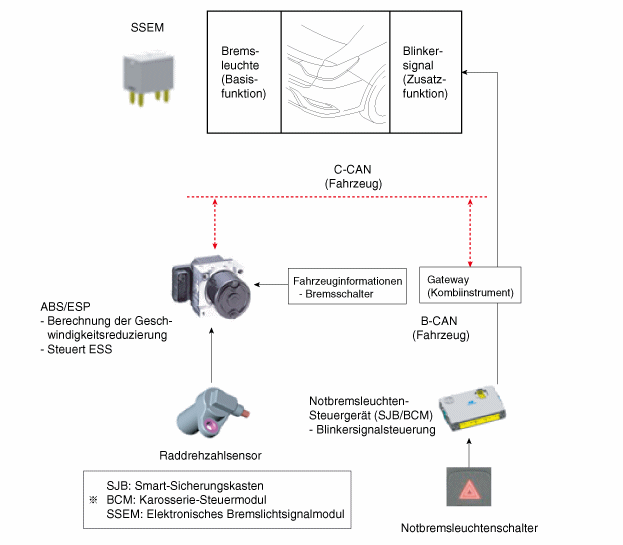

Systemkonfiguration

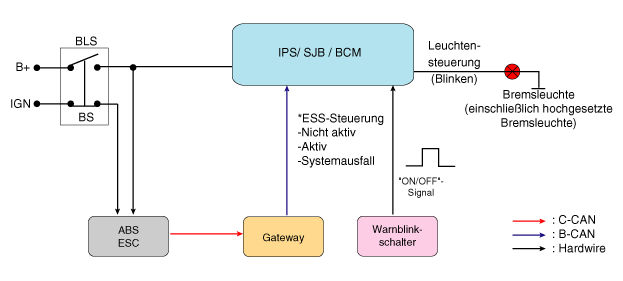

ESS-Schaltplan

Reparaturverfahren
PRÜFUNG

EIN /AUS-Schalter für die AEB-Funktion im USM (Benutzer-Einstellmenü), werksseitig auf EIN gestellt.

Bei eingeschalteter Zündung den Einschaltzustand standardmäßig aufrechterhalten.

Das spiegelt nicht die Fahrereinstellungen beim nächsten Einschalten der Zündung wider. Wird die ESC-Funktion ausgeschaltet, wird auch die AEB-Funktion ausgeschaltet.

Der EIN /AUS-Schalter für die AEB-Funktion im USM (Benutzer-Einstellmenü) wird werksseitig auf EIN gestellt.

Bei eingeschalteter Zündung bleibt sie an, aber die Einstellungen des Fahrers werden gelöscht, wenn die Zündung wieder eingeschaltet wird.

Bei ausgeschalteter ESC ist das AEB-System ebenfalls ausgeschaltet.

Ausbau

AEB-Radar

1.

Zündung ausschalten und Minuskabel (-) der Batterie abklemmen.

2.

Die vordere Stoßfängerabdeckung abnehmen.

(Siehe Karosserie - Vordere Stoßfängerabdeckung)

3.

Schrauben an der AEB-Einheit lösen und dann die AEB-Einheit ausbauen.

Einbau
1.

Der Einbau erfolgt in umgekehrter Reihenfolge des Ausbaus

2.

AEB-Variantencodierung durchführen

3.

AEB-Radar ausrichten.
