1. Modus-Stellantrieb


Beschreibung und bedienung
Beschreibung

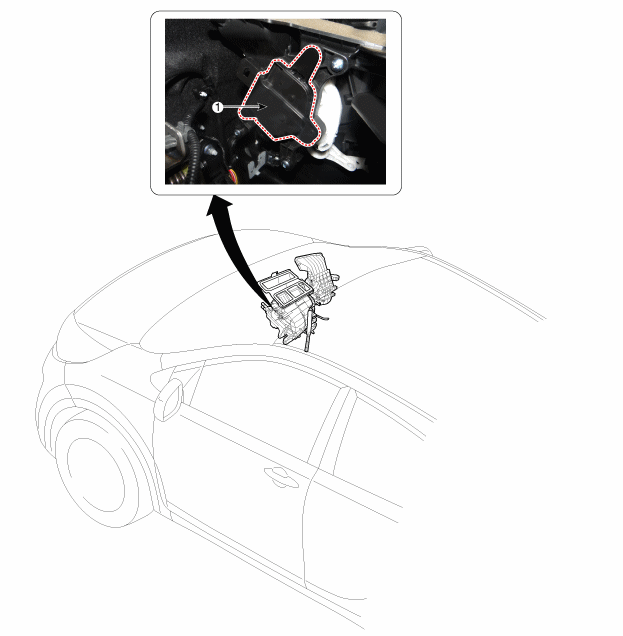

Der Modus-Stellantrieb befindet sich an der Heizungseinheit.

Es regelt die Stellung der Modus-Klappen über die Betätigung des Modus-Stellantriebs basierend auf dem Signal des Klimaanlagen-Steuergeräts. Bei Betätigung des Modusschalters schaltet der Modusstellantrieb durch folgende Stellungen: Lüften → B/L → Boden → Mischen.

Reparaturverfahren
PRÜFUNG
1.

Zündung "AUS".

2.

Stecker des Modus-Stellantriebs abziehen.

3.

3. Prüfen, ob der Modus-Stellantrieb die Stellung Defrosten einnimmt, wenn 12 V an Klemme 3 und Masseklemme 4 angelegt wird.

4.

Sicherstellen, dass der Modus-Stellantrieb in der Entlüftungs-Stellung arbeitet, wenn die Anschlüsse vertauscht werden.

1. -
2. -
3. Defrostermodus
4. Lüftungsmodus
5. Sensormasse
6. Rückmelde-Signal
7. Sensor (+5 V)

5.

Rückmeldepotentiometer prüfen. Dazu die Spannung zwischen den Klemmen 6 und 7 messen.

Klappenstellung
Spannung (5 ~ 6)
Fehlererfassung
VENT
0,45 ± 0,15 V
Spannung zu niedrig: 0,1 V oder darunter
Spannung zu hoch : 4,9 V oder darüber
DEF
4,55 ± 0,15 V

Die aktuelle Stellung wird zur Steuerung an den Stellantrieb rückgemeldet.

6.

Wenn die gemessene Spannung nicht der Spezifikation entspricht, den Temperatur-Stellantrieb durch einen nachweislich einwandfreien Stellantrieb ersetzen und auf ordnungsgemäße Funktion prüfen.

7.

Wenn das Problem behoben ist, den Modus-Stellantrieb ersetzen.

AUS- UND EINBAU
1.

Batteriemassekabel abklemmen.

2.

Aufprallpolster-Hauptteil ausbauen.

(Siehe Karosserie - "Hauptarmaturenbrett")

3.

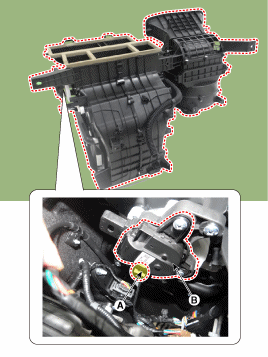

Steckverbinder (A) abziehen, dann die Schrauben lösen und den Modusstellantrieb (B) ausbauen.

4.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
