Kia Picanto: Ladesystem / Lichtmaschine

Kia Picanto (JA) Reparaturanleitung / Motorelektrik / Ladesystem / Lichtmaschine

Technische daten
SPEZIFIKATION

▷ 13,5V, 120A [Nur ISG]

Pos.
SPEZIFIKATION
Nennspannung
13,5 V, 120 A
Drehzahl im Betrieb
1.000 ~ 18.000 1/min
Spannungsregler
Integrierter IC-Regler
ECM-Schnittstellentypregler
LIN-Kommunikation
Regulierspannung (Interner Modus)
14,5 ± 0,3 V
Stecker
1 Stift (COM)
Riemenscheibe, Bauart
OAP

▷ 13,5V, 90A [OHNE ISG]

Pos.
SPEZIFIKATION
Nennspannung
13,5 V / 90 A
Drehzahl im Betrieb
1.000 ~ 18.000 1/min
Spannungsregler
Integrierter IC-Regler
ECM-Schnittstellentypregler
LIN-Kommunikation
Regulierspannung (Interner Modus)
14,5 ± 0,3 V
Stecker
1 Stift (COM)
Riemenscheibe, Bauart
OAP



OAP : Überlauf-Generatorriemenscheibe

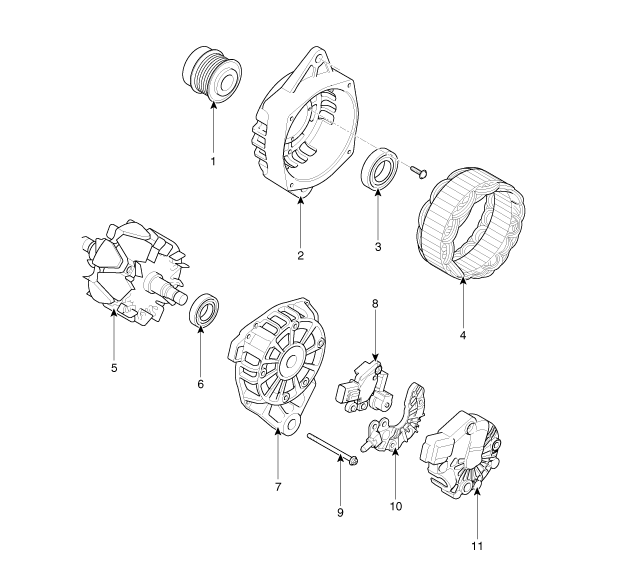

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. Riemenscheibe
2. Vordere Halterung
3. Vorderes Lager
4. Stator
5. Rotor
6. Hinteres Lager
7. Hintere Halterung
8. Bürstenträger
9. Langschraube
10. Gleichrichter
11. Hintere Abdeckung

Beschreibung und bedienung
Beschreibung

Die Lichtmaschine enthält acht integrierte Dioden, die den Wechselstrom (AC) in Gleichstrom (DC) umwandeln.

Dadurch liefert die Klemme "B" der Lichtmaschine Gleichstrom.

Zusätzlich wird die Ladespannung des Generators vom Batteriespannungserfassungssystem geregelt.

Die Hauptbestandteile der Lichtmaschine sind der Läufer, der Ständer, der Gleichrichter, die Kohlebürsten, die Lager und die Keilriemenscheibe.

Der Bürstenhalter enthält einen integrierten elektronischen Spannungsregler.

1. Bürste
2. OAP : Überlauf-Generatorriemenscheibe
3. Rotor
4. Stator
5. Gleichrichter

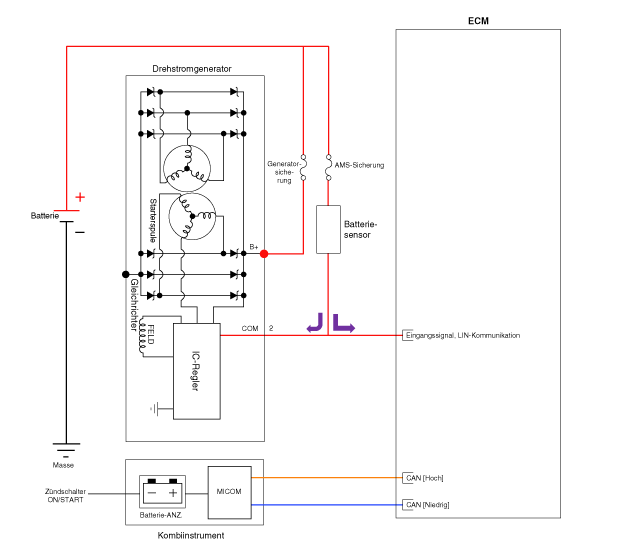

Schematische darstellungen
Schaltplan



COM-Signal - Beim Steuern der erzeugten Spannung sendet das ECM die Sollspannungsdaten mittels PWM-Signal an den Generator. (Hohe Spannung: 4 V oder mehr, niedrige Spannung: 2 V oder weniger)

Positive Batterieklemme - Die Ausgangspannung vom Generator wird über die positive Batterieklemme zur Batterie transportiert.

Reparaturverfahren
Ausbau
1.

Zündung ausschalten und Batterieminuspol (-) abklemmen.

2.

Luftfilter herausnehmen.

(Siehe Kapitel Motormechanik - "Luftfilter")

3.

Generatorsteckverbinder (A) und Generatorkabel "B" (B) abklemmen.

Anzugsdrehmoment:

13,7 - 17,7 Nm (1,4 - 1,8 kgm, 10,1 - 13,0 Ib·ft)

4.

Antriebsriemen abnehmen.

(Siehe Motormechanik - "Antriebsriemen")

5.

Ansaugkrümmer ausbauen.

(Siehe Motormechanik - "Saugrohr")

6.

Befestigungsschrauben (A) des Generators ausschrauben.

Anzugsdrehmoment:

Obere Befestigungsschraube des Generators :

29,4 ~ 41,2 Nm (3,0 ~ 4,2 kgm)

Untere Befestigungsschraube des Generators :

21,6 - 32,4 Nm (2,2 - 3,3 kgm)

7.

Die Lichtmaschine (A) ausbauen.

Einbau
1.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ZERLEGUNG
1.

Hinteren Gehäusedeckel (A) abbauen.

2.

Befestigungsschrauben lösen, dann Reglereinheit (A) ausbauen.



Beim Ausbau darauf achten, andere Teile nicht zu beschädigen.

3.

OAP-Kappe entfernen (A).



Beim Einbau eine neue OAP-Kappe verwenden.

4.

Mit dem Spezialwerkzeug (09373-27000) OAP-Riemenscheibe (A) ausbauen.

5.

Statorkabel abklemmen, dann die Gleichrichtereinheit (A) ausbauen.

6.

Die Langschrauben (A) lösen.

7.

Rotor (A) und Gehäuse (B) voneinander trennen.

Zusammenbau
1.

Der Zusammenbau erfolgt in der umgekehrten Reihenfolge der Zerlegung.



Beim Einbau eine neue OAP-Riemenscheibe mit neuer OAP-Kappe verwenden.

PRÜFUNG
[Rotor]
1.

Auf Durchgang zwischen den Schleifringen (C) prüfen.

2.

Sicherstellen, dass zwischen den Schleifringen und dem Rotor (B) oder der Rotorwelle (A) kein Durchgang vorhanden ist.

3.

Wenn der Rotor eine der Durchgangsprüfungen nicht besteht, den Generator ersetzen.

[Stator]
1.

Alle Spulenleitungspaare (A) auf vorhandenen Durchgang prüfen.

2.

Sicherstellen, dass zwischen allen Spulenleitungen und dem Spulenkern kein Durchgang vorhanden ist.

3.

Wenn die Spule eine der Durchgangsprüfungen nicht besteht, den Generator ersetzen.
