Kia Picanto: Armaturenbrett / Lenksäulenverkleidungsbleich

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Lenksäulenverkleidungsbleich

Bauteile und bauteile-Übersicht

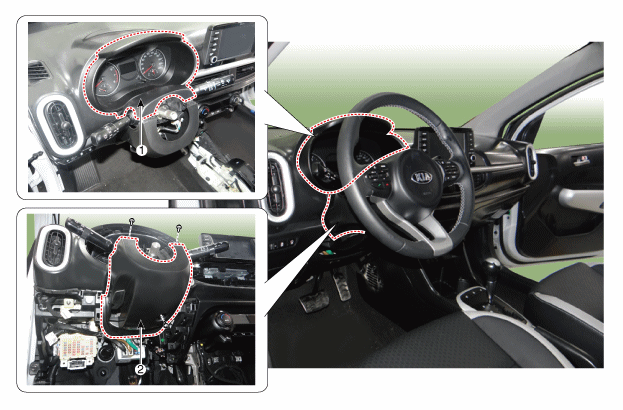

BAUTEILE-ÜBERSICHT

1. Obere Lenksäulenverkleidung

2. Untere Lenksäulenverkleidung

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

[Obere Lenksäulenverkleidung]

1.	Obere Lenksäulenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.

[Untere Lenksäulenverkleidung]

1.	Obere Lenksäulenverkleidungen ausbauen.

2.	Armaturenbrett-Seitenverkleidung [LH] (A) mit einem Ausbauwerkzeug entfernen.

3.	Motorhauben-Entriegelungsgriff (A) mit einem Abzieher ausbauen.

4.	Vordere Türeinstiegsverkleidung (A) mit einem Ausbauwerkzeug entfernen.

5.	Windlaufseitenverkleidung (A) mit einem Ausbauwerkzeug entfernen.

6.	Deckel (A) des Sicherungskastens im Beifahrer-Fußraum abnehmen.

7.	Schrauben lösen, dann untere Armaturenbrettverkleidung (A) abtrennen.

8.	Steckverbinder (A) des unteren Armaturenbrettschalters abziehen.

9.	Befestigungsschrauben lösen, dann untere Lenksäulenabdeckung (A) entfernen.

10.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Steckerverbindung prüfen

•	Beschädigte Clips auswechseln.
