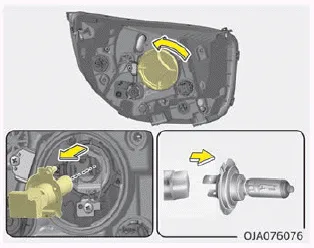

1. Öffnen Sie die Motorhaube.
2. Bauen Sie die Abdeckung der Scheinwerferglühlampe ab, indem Sie gegen den Uhrzeigersinn drehen.
3. Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
4. Lösen Sie den Haltedraht der Scheinwerferlampe. Drücken Sie dazu auf das eine Ende und drücken Sie ihn nach oben.
5. Nehmen Sie die Glühlampe aus der Scheinwerferbaugruppe.
6. Installieren Sie eine neue Scheinwerferglühlampe und lassen Sie den Haltedraht der Glühlampe einrasten. Richten Sie dazu den Draht auf die Nut der Glühlampe aus.
7. Schließen Sie den Stecker der Scheinwerferlampenfassung wieder an.
8. Bauen Sie die Scheinwerferabdeckung an, indem Sie im Uhrzeigersinn drehen.
1. Seitliche Blinkleuchte 2. Seitliche Blinkleuchte
WARNUNG Halogenlampen Halogenlampen sind mit einem unter Druck stehenden Gas gefüllt, welches Glassplitter in die Umgebung schleudert, wenn der Glaskolben zerbricht.
Reparaturverfahren PRÜFUNG Überprüfung des Kombischalters 1. In den einzelnen Schalterpositionen zwischen den Klemmen wie unten gezeigt auf Durchgang prüfen. HECKSCHEIBENWISCHER- & WASCHERSCHALTER (Linkslenkung) (Rechtslenkung) Prüfung (mit KDS/GDS) 1
Bauteile und bauteile-Übersicht BAUTEILE-ÜBERSICHT 1. Sitzheizungseinheit 2. Vordersitzlehnenheizung 3. Vordersitzpolsterheizung Schematische darstellungen Schaltplan Reparaturverfahren PRÜFUNG 1.
