Kia Picanto: Baugruppe Antriebswelle / Kugelgelenk-Faltenbalg

Kia Picanto (JA) Reparaturanleitung / Antriebswellen und Achsen / Baugruppe Antriebswelle / Kugelgelenk-Faltenbalg

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

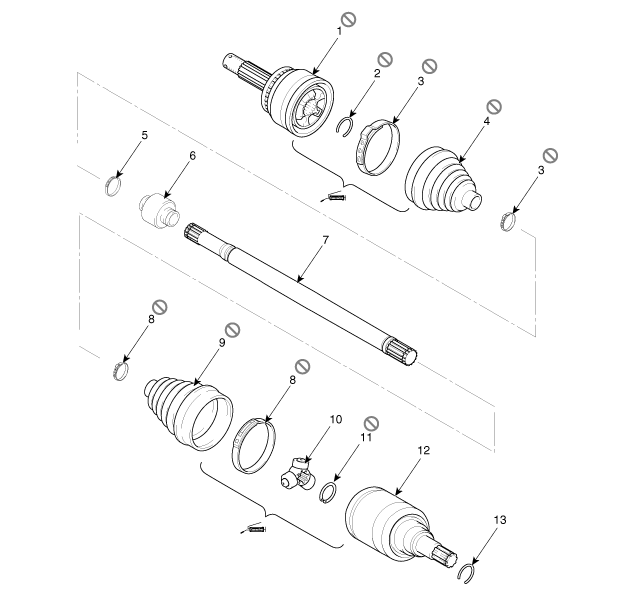

(RECHTS)

1. Kugelgelenk
2. Clip
3. Faltenbalgschelle (Kugelgelenk)
4. BJ-Faltenbalg
5. Schwingungsdämpferschelle
6. Schwingungsdämpfer
7. Welle
8. TJ-Faltenbalgschelle
9. TJ-Faltenbalg
10. Tripodegelenk
11. Sprengring
12. TJ-Gehäuse
13. Sprengring

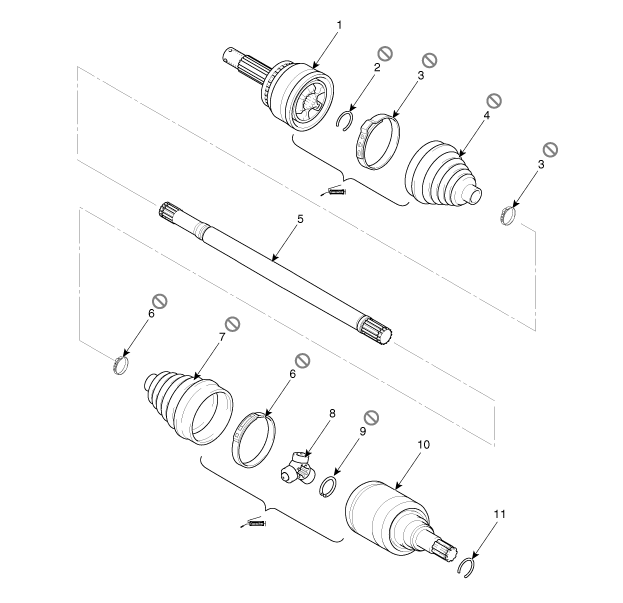

(LINKS)

1. Kugelgelenk
2. BJ-Sprengring
3. Faltenbalgschelle (Kugelgelenk)
4. BJ-Faltenbalg
5. Welle
6. TJ-Faltenbalgschelle
7. TJ-Faltenbalg
8. Zapfenkreuz
9. Sprengring
10. TJ-Gehäuse
11. Sprengring

Reparaturverfahren
AUS- UND EINBAU
1.

Vordere Antriebswelle entfernen.

(Siehe Antriebswelle - "Vordere Antriebswelle")

2.

TJ-Gelenk ausbauen.

(Siehe Antriebswelle - "TJ-Gelenk")

3.

Schwingungsdämpfer ausbauen.

(Siehe Antriebswelle - "Dynamische Dämpfer")

4.

BJ-Faltenbalgschellen (A) mit einer Zange oder einem Flachschraubendreher (-) entfernen.

5.

BJ-Faltenbalg entfernen.

6.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Kugelgelenk (BJ) nicht zerlegen.

Auf die Antriebswellenlager Spezialfett auftragen. Durch keine andere Fettsorte ersetzen.

Ausgebaute Faltenbalgschellen beim Einbau immer durch neue Schellen ersetzen.

7.

Vordere Ausrichtung überprüfen.

(Siehe Radaufhängung - "Radeinstellung")
