Kia Picanto: Karosserie (Innen und Außen) / Kotflügel

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Kotflügel

Bauteile und bauteile-Übersicht

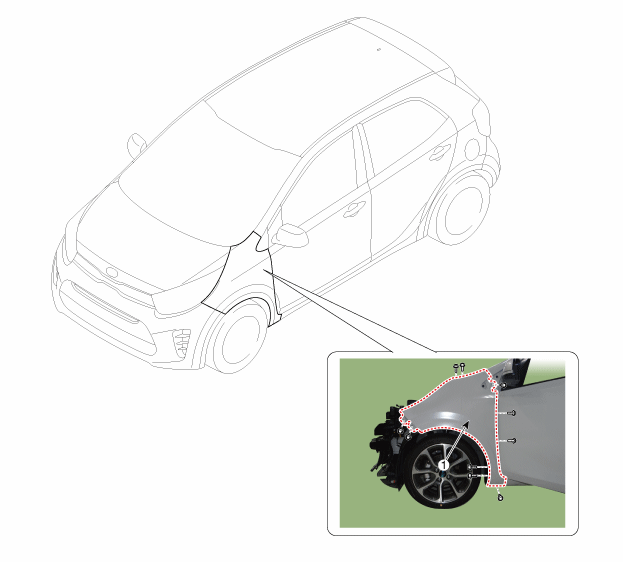

BAUTEILE-ÜBERSICHT

1. Kotflügel

Reparaturverfahren

AUS- UND EINBAU

•	Darauf achten, dass die Karosserie und der Kotflügel nicht beschädigt werden.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

1.	Scheinwerfer ausbauen. (Siehe Vorderer Stoßfänger - "Vordere Stoßfängereinheit")

2.	Die Vorderräder entfernen. (Siehe Karosserieseitenleiste - "Vorderer Radkasten")

3.	Schrauben lösen, dann seitliche Halterung (A) des vorderen Stoßfängers entfernen.

4.	Befestigungsschrauben und -mutter lösen, dann die Kotflügeleinheit (A) ausbauen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Beschädigte Clips auswechseln.
