Kia Picanto: Bodenkonsole / Konsole der Armlehne

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Bodenkonsole / Konsole der Armlehne

Bauteile und bauteile-Übersicht

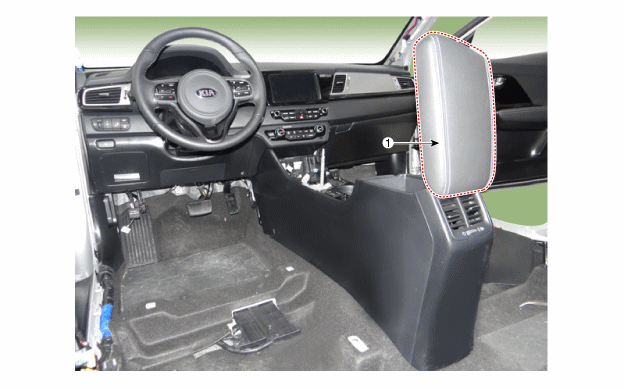

BAUTEILE-ÜBERSICHT

1. Armlehnenkonsole

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Bodenkonsole ausbauen. (Siehe Bodenkonsole - "Bodenkonsoleneinheit")

2.	Hintere Konsolenabdeckung abnehmen. (Siehe Bodenkonsole - "Hintere Konsolenabdeckung")

3.	Die Befestigungsschrauben (A) lösen und die Konsolenarmlehne (B) entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
