Kia Picanto: Armaturenbrett / Instrumententafelblende

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Armaturenbrett / Instrumententafelblende

Bauteile und bauteile-Übersicht

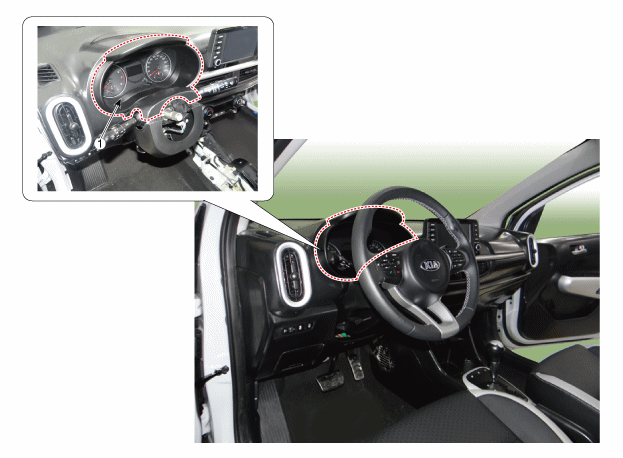

BAUTEILE-ÜBERSICHT

1. Kombiinstrumentblende

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

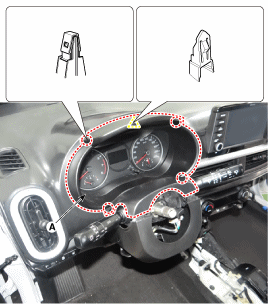

1.	Mittelkonsolenblende (A) mit einem Ausbauwerkzeug entfernen.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Beschädigte Clips auswechseln.
