Kia Picanto: Automatische Lichtsteuerung (AUTO-Licht) / Hupe

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Hupe

Bauteile und bauteile-Übersicht

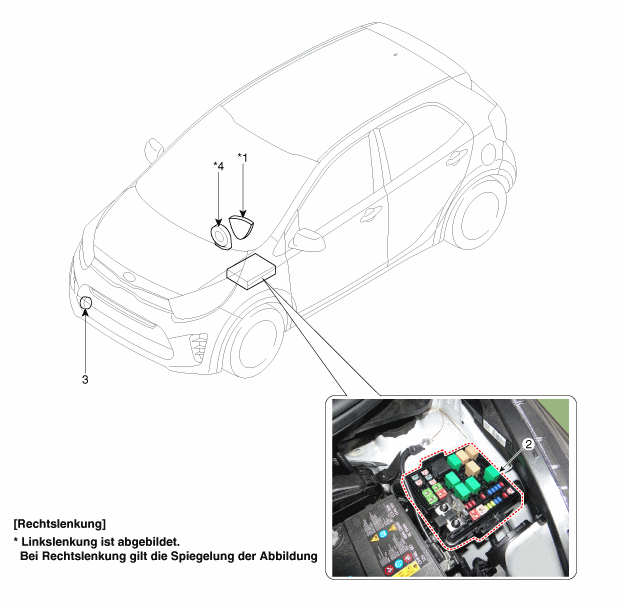

BAUTEILE-ÜBERSICHT

1. Hupenschalter
2. Hupenrelais

3. Hupe
4. Wickelfeder

Reparaturverfahren

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Untere Motorraumabdeckung abbauen. G 1.0 MPI (Siehe Motormechanik - "Untere Motorraumabdeckung") G 1.2 MPI (Siehe Motormechanik - "Untere Motorraumabdeckung")

3.	Hupensteckverbinder (B) abziehen und Befestigungsschraube lösen, dann Hupe (A) entfernen.

Einbau

1.	Nach Anschließen des Hupensteckers die Hupe montieren.

2.	Untere Motorraumabdeckung anbauen.

3.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

1.	Das Relais für die Hupe dieses Fahrzeugs ist in den Motorraum-Relaiskasten integriert.
