Kia Picanto (JA): Zylinderkopf / Ventildeckel

Kia Picanto (JA) Reparaturanleitung / Motormechanik / Zylinderkopf / Ventildeckel

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

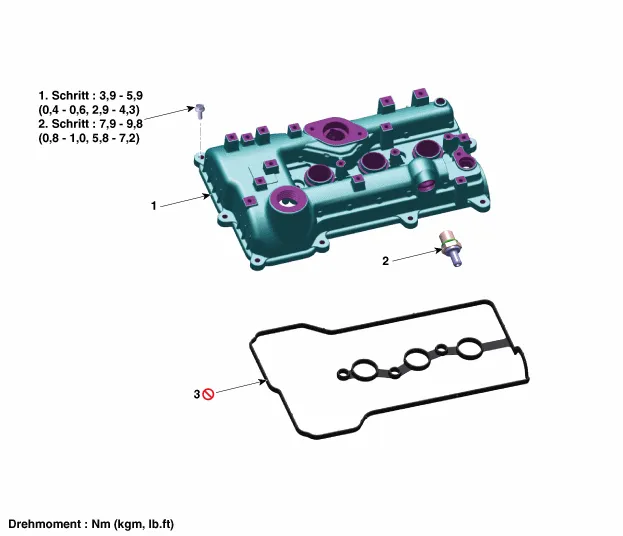

1. Öleinfülldeckel
2. Ventildeckel

3. Ventildeckeldichtung

Reparaturverfahren

Ausbau

•	Kotflügelschoner verwenden, damit die Lackierung nicht beschädigt wird.

•	Um Beschädigungen zu vermeiden, Kabelstecker sorgfältig abklemmen und dabei nur an den Steckern halten/ziehen.

Alle Kabelstränge und Schläuche markieren, um Verwechslungen zu vermeiden.

1.	Minuspol von der Batterie abklemmen.

2.	Luftfiltereinheit ausbauen. (Siehe Ansaug- und Abgassystem - "Luftfilter")

3.	Kühlmittel ablassen. (Siehe Kühlsystem - "Kühlmittel")

4.	Kabelsteckverbinder und Kabelstrangschellen entfernen und den Kabelschutz im Bereich von Saugrohr und Ventildeckel entfernen.

5.	Kraftstoffschlauch (A) trennen.

6.	Beheizte Lambdasonde (HO2S) ausbauen. (Siehe Motorsteuerung / Kraftstoffsystem - "Beiheizte Lambdasonde (HO2S)")

7.	Kühlmittelschlauch (A) abtrennen.

8.	Kühlmittelablassschlauch des Turboladers (A) abtrennen.

Hitzeschutz des Turbolader-Ansaugkrümmermoduls (A) ausbauen.

Anzugsdrehmoment:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgm)

10.

Turbolader-Kühlmittelleitung (B) entfernen.

Anzugsdrehmoment

Befestigungsschraube Kühlmittelleitung:

9,8 ~ 11,8 Nm (1,0 ~ 1,2 kgm)

Hohlschraube : 26,5 - 32,4 Nm (2,7 - 3,3 kgm, 19,5 - 23,9 lb·ft)

11.

Hitzeschutz (A) und Motoraufhängung (B) entfernen.

Anzugsdrehmoment:

18,6 ~ 23,5 Nm (1,9 ~ 2,4 kgm)

12.	Hochdruck-Kraftstoffpumpe ausbauen. (Siehe Motorsteuerung/Kraftstoffsystem - "Hochdruck-Kraftstoffpumpe")

13.	Zündspule ausbauen. (Siehe Motorelektrik - "Zündspule")

14.	Kurbelgehäuseentlüftung (PCV-Schlauch) (A) abklemmen.

15.	Ventildeckel (A) mit Dichtungen ausbauen.

Einbau

Neue Ventildeckeldichtung (A) einbauen.

Ventildeckeldichtung nicht wieder verwenden.

2.	Das gehärtete Dichtmittel oben zwischen Steuerkettenabdeckungs- und Ölpumpeneinheit und Zylinderkopf muss vor Montage des Ventildeckels entfernt werden.

Die Montage muss innerhalb von 5 Minuten nach dem Auftragen des Dichtmittels erfolgen.

Raupenbreite:2,0 ~ 3,0 mm

4.	Zylinderkopfdeckel (A) anbauen.

Zylinderkopfdeckelschrauben wie folgt in zwei Schritten anziehen.

Anzugsdrehmoment

Schritt 1:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgm)

Schritt 2:

7,8 ~ 9,8 Nm (0,8 ~ 1,0 kgm)

Nach der Montage des Ventildeckels mindestens 30 Minuten warten, bevor der Motor gestartet und/oder ein Drucktest durchgeführt wird.

6.	Übrige Teile in umgekehrter Reihenfolge des Ausbaus wieder einbauen.
