Beschreibung und bedienung

Beschreibung

•	Der Frontaufprallsensor (FIS) ist in das Frontmodul (FEM) eingebaut.

•	Der FIS ist ein Fernsensor, der die Beschleunigung aufgrund einer Kollision an seiner Montageposition erfasst.

•	Wichtigste Aufgabe des Frontaufprallsensors (FIS) ist es, Kollisionen sofort zu melden. Der Frontaufprallsensor (FIS) sendet Beschleunigungsdaten an das SRSCM.

Bauteile und bauteile-Übersicht

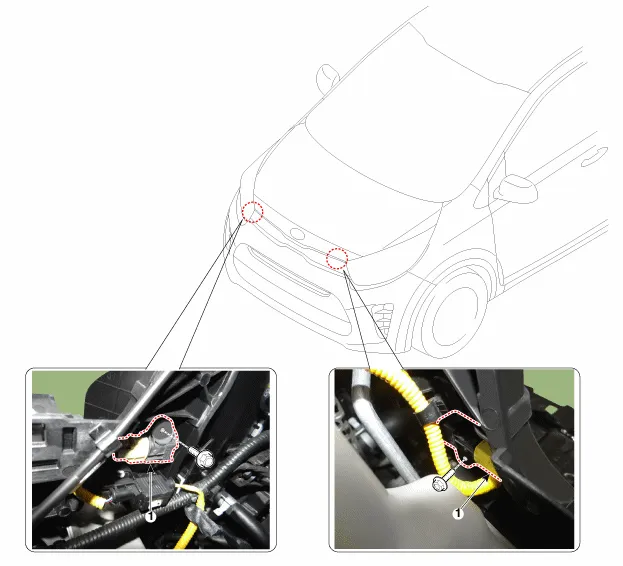

BAUTEILE-ÜBERSICHT

1. Frontaufprallsensor (FIS)

Reparaturverfahren

AUS- UND EINBAU

1.	Batterieminuskabel abklemmen und vor Beginn der Arbeiten mindestens 30 Sekunden warten.

2.	Den Scheinwerfer ausbauen. (Siehe Kapitel Karosserieelektrik - "Scheinwerfer")

3.	Einen Spalt erzeugen, indem die Befestigungsschraube des Waschanlagenbehälters gelöst wird. (Siehe Karosserieelektrik - "Vorderer Waschanlagenmotor")

4.	Steckverbinder (A) des Frontaufprallsensors abklemmen.

Befestigungsschraube lösen, dann Frontaufprallsensor (B) ausbauen.

Anzugsdrehmoment:

7,8 - 11,7 Nm (0,8 - 1,2 kgm)

6.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
