Reparaturverfahren

PRÜFUNG

HECKSCHEIBENWISCHERMOTOR

1.	Kabelstecker vom Wischermotor hinten abklemmen.

2.	Das positive (+) Batteriekabel an die Klemme 1 und das negative (-) Batteriekabel an die Klemme 2 anschließen.

Prüfen, ob der Wischermotor ordnungsgemäß läuft. Bei abnormalem Betrieb den Waschanlagenmotor auswechseln.

Nr.	Beschreibung
1	Schaltersignal (+)
2	Masse
3	Parken

AUTOMATISCHE ENDABSCHALTUNG PRÜFEN

1.	Wischermotor mit dem Wischerschalter einschalten und mit langsamer Geschwindigkeit laufen lassen.

2.	Wischermotor an einer beliebigen Position, außer der Ruhestellung, durch Abziehen des Motorsteckverbinders stoppen.

3.	Batteriespannung (+) an Klemme 1 und Batteriemasse (-) an Klemme 2 anlegen.

4.	Motorklemme 1 und 3 anschließen.

5.	Prüfen, ob der Wischermotor bis in die Ruhestellung weiterläuft.

Prüfung (mit KDS/GDS)

Fehler in der Karosserieelektrik können mithilfe des Fahrzeugdiagnosesystems (KDS/GDS) schnell diagnostiziert werden.

Das Diagnosesystem (KDS/GDS) liefert die folgenden Informationen.

(1)	Selbstdiagnose: Defekt und Codenummer (DTC) überprüfen

(2)	Aktuelle Daten: Status der Ein-/Ausgangsdaten des Systems überprüfen

(3)	Stellgliedtest: Betriebsbedingung des Systems überprüfen

(4)	Zusatzfunktionen: Steuerung anderer Funktionen einschließlich Systemoptionseinstellungen und Nullpunkteinstellung

2.	'Fahrzeugmodell' und 'Karosseriesteuermodul (BCM)' wählen, um das Fahrzeug mit dem Tester zu untersuchen.

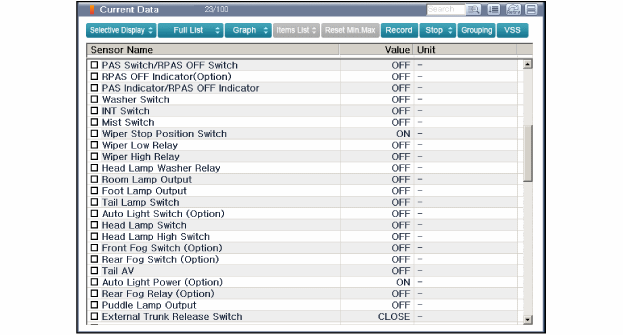

3.	Menü 'Momentane Daten" wählen, um den aktuellen Status der Ein-/Ausgangsdaten zu suchen.

Ausbau

Unter "Kombiinstrument - Benutzereinstellmenü (USM)" einstellen, dass die Heckscheibenwischer automatisch betrieben werden, wenn bei in Betrieb befindlichen Scheibenwischern der Rückwärtsgang eingelegt wird.

1.	Heckscheibenwischerkappe (A) entfernen.

2.	Befestigungsmutter lösen, dann Heckscheibenwischerarm und Wischerblatt (A) abnehmen.

3.	Heckklappe öffnen und Heckklappenverkleidung abbauen. (Siehe Karosserie - "Heckklappenverkleidung")

4.	Steckverbinder (A) des Heckscheibenwischermotors abziehen.

5.	Befestigungsschrauben lösen und Heckscheibenwischermotor (A) ausbauen.

6.	Heckscheibenwischertülle (A) abnehmen.

Einbau

Heckscheibenwischermotor einbauen.

Anzugsdrehmoment Mutter:

6,9 - 10,8 Nm (0,7 - 1,1 kgm)

2.	Heckklappenverkleidung einbauen.

Heckscheibenwischerkappe und Heckscheibenwischerarm einbauen.

Anzugsdrehmoment (Mutter):

38,2 - 67,7Nm (3,9 - 6,9kgm)

4.	Heckscheibenwischerblatt auf den untersten Heckscheibenheizungsdraht der Heckscheibe einstellen.
