Kia Picanto: Heckklappe / Heckklappenklinke

Kia Picanto (JA) Reparaturanleitung / Rücksitzgurt / Heckklappe / Heckklappenklinke

Bauteile und bauteile-Übersicht

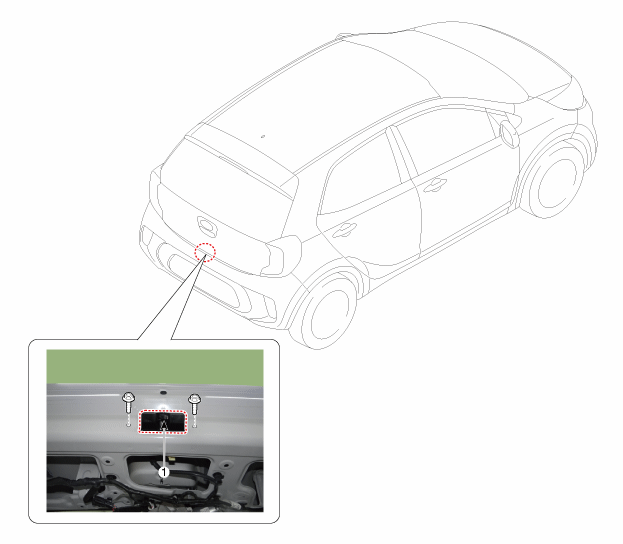

BAUTEILE-ÜBERSICHT

1. Heckklappenschloss

Reparaturverfahren

AUS- UND EINBAU

Handschuhe anziehen, um die Hände zu schützen.

•	Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.

•	Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen oder zu zerkratzen.

1.	Heckklappenverkleidung abbauen. (Siehe Heckklappe - "Heckklappenverkleidung")

2.	Stecker (A) der Heckklappenverriegelung abklemmen.

Heckklappenverriegelung (B) nach Lösen der Befestigungsschrauben (A) entfernen.

Anzugsdrehmoment:

10,8 ~ 11,8 Nm (1,1 ~ 1,2 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Heckklappe überprüfen.

•	Heckklappe ausrichten

•	Sicherstellen, dass die Steckverbinder richtig angeschlossen sind.
