Kia Picanto: Armaturenbrett / Handschuhfachrahmen
Bauteile und bauteile-Übersicht
Reparaturverfahren
|
Handschuhe anziehen, um die Hände zu schützen.
|
| • |
Mit einem Ausbauwerkzeug für Kunststoffverkleidungen einige Teile
der Innenverkleidung entfernen, ohne dabei die Oberfläche zu zerkratzen.
|
| • |
Darauf achten, die Verkleidung und die Bleche nicht zu verbiegen
oder zu zerkratzen.
|
|
| 1. |
Armaturenbrett-Seitenverkleidung [RH] (A) mit einem Ausbauwerkzeug entfernen.
|
| 2. |
Handschuhfachanschlag (A) aus dem Armaturenbrett ausbauen.
|
| 3. |
Handschuhfach (A) ausbauen.
|
| 4. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
| •
|
Steckerverbindung prüfen
|
| •
|
Beschädigte Clips auswechseln.
|
|
|
Bauteile und bauteile-Übersicht

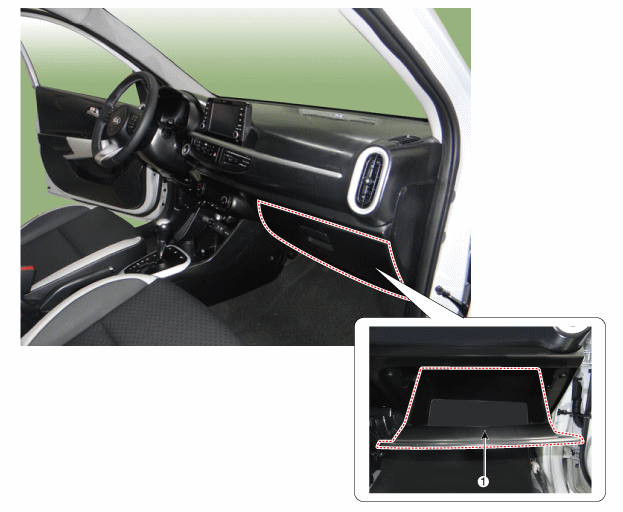

BAUTEILE-ÜBERSICHT
1. Untere Armaturenbrettverkleidung
Reparaturverfahren
AUS- UND EINBAU
...
Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT
1. Obere Lenksäulenverkleidung
2. Untere Lenksäulenverkleidung
Reparaturverfahren
A ...
