Kia Picanto: Schiebedach / Glasdach

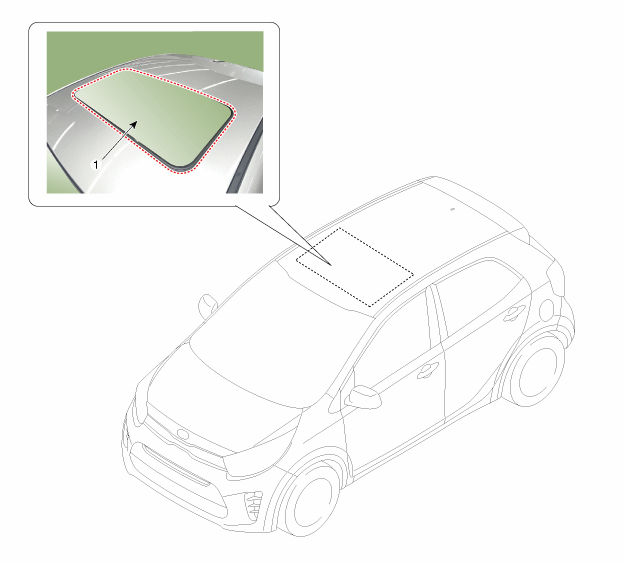

Bauteile und bauteile-Übersicht
Reparaturverfahren
|
Handschuhe anziehen, um die Hände zu schützen.
|
| 1. |
Die Schiebedachscheibe durch Betätigen des Schiebedachschalters vollständig
schließen.
|
| 2. |
Befestigungsschrauben (A) lösen und Schiebedachscheibe (B) ausbauen.
|
Dachblech nicht beschädigen.
|
|
| 3. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
|
Nach Ersetzen des Glasschiebedachs nach Bedarf eine Ausrichtung
vornehmen.
|
|
Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT
1. Schiebedachmotor
2. Schiebedachhilfsrahmen
3. Schiebedachablaufverbindung
4. Schiebedach-Dichtungsband
...
Reparaturverfahren
AUS- UND EINBAU
1.
Dachglas ganz öffnen.
2.
Montagestifte (B) entfernen, dann den Abweiser (A) ausbauen.
...
