Kia Picanto: Motorhaube / Baugruppe Motorhaube

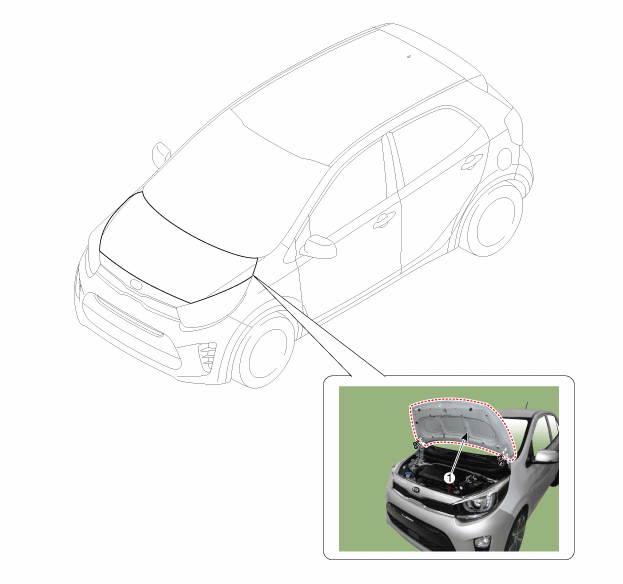

Bauteile und bauteile-Übersicht
Reparaturverfahren
Darauf achten, dass die Karosserie und die Motorhaube nicht beschädigt
werden.
|
• |
Beim Ein-/Ausbau der Motorhaube ist eine zweite Person erforderlich.
|
• |
Mit einem Clipentferner die Clips lösen.
|
|
1. |
Befestigungsschrauben des Motorhaubenscharniers lösen und dann Motorhaube
(A) entfernen.
Anzugsdrehmoment:
21,6 ~ 26,5 Nm (2,2 ~ 2,7 kgm)
|
|
2. |
Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
•
|
Verriegelung/Entriegelung und Öffnung/Schließung der
Motorhaube überprüfen.
|
•
|
Haube richtig ausrichten.
|
|
|
Reparaturverfahren
EINSTELLUNG
1.
Nach Lösen der Befestigungsschrauben des Motorhaubenscharniers (A) Motorhaube
(B) einstellen, indem diese nach unten und oben bzw. n ...
Reparaturverfahren
AUS- UND EINBAU
1.
Haubendichtung (A) abnehmen.
Darauf ...
