Kia Picanto: AVN-System / AVN-Antenne

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / AVN-System / AVN-Antenne

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

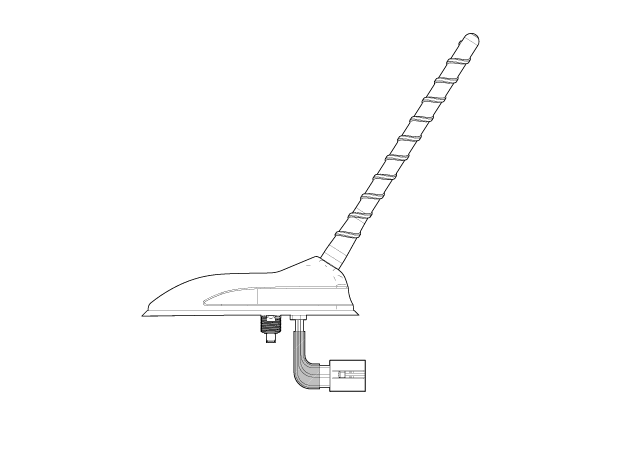

[Dachantenne (Radio+GPS/GNSS+DAB+GSM)]

Reparaturverfahren

Ausbau

DACHANTENNE

1.	Batteriemassekabel abklemmen.

2.	Dachverkleidung abnehmen. (Siehe Karosserie - "Dachverkleidung")

3.	Radioantennen-Steckverbinder (A) abziehen.

4.	Steckverbinder der Dachantenne (A) abziehen.

5.	Befestigungsmutter (A) lösen und Dachantenne (B) entfernen.

Einbau

Dachantenne

1.	Dachantenne anschließen.

2.	Steckverbinder der Dachantenne und der Radioantenne anschließen.

3.	Dachverkleidung installieren.

Minuspol (-) der Batterie anschließen.

•	Sicherstellen, dass die Kabel und Stecker richtig angeschlossen sind.

•	AVN-System auf normale Funktion prüfen.
