Bauteile und bauteile-Übersicht

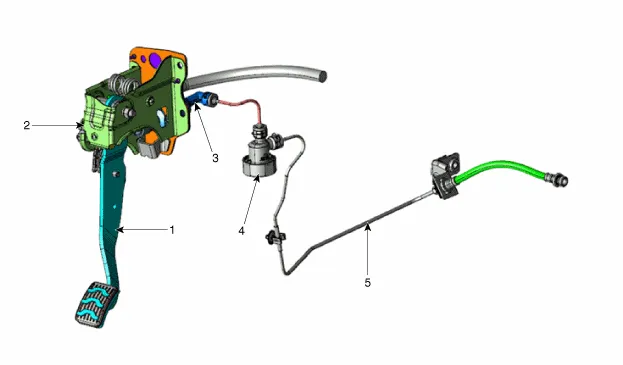

BAUTEILE-ÜBERSICHT

[Kappa 1,0 T-GDI]

1. Kupplungspedal
2. Zündschloss- und Kupplungsschalter
3. Hauptzylinder

4. Kupplungsregler
5. Kupplungsleitung

Reparaturverfahren

Ausbau

1.	Zündung ausschalten und Minuskabel (-) der Batterie abklemmen.

2.	Batterie und Batteriehalter aus dem Fahrzeug ausbauen. G 1,0 T-GDI KAPPA (Siehe Motorelektrik - "Batterie")

3.	Das ECM herausnehmen. G 1,0 T-GDI KAPPA (Siehe Motorsteuerung/Kraftstoffsystem - "Motorsteuermodul (ECM)")

4.	Untere Motorraumabdeckung abbauen. G 1,0 T-GDI KAPPA (Siehe Motormechanik - "Untere Motorraumabdeckung")

Schrauben (B) der Kupplungsschlauchhalterung lösen, dann Sicherungsstift (A) vom Regler entfernen.

Anzugsdrehmoment.

9,8 - 11,8 Nm (1,0 - 1,5 kgm)

Ausrückzylindereinheit (C) ausbauen, dann die Ausrückzylinderschrauben (A) und danach die Kupplungsschlauchmutter (B) lösen.

Anzugsdrehmoment.

14,7 ~ 21,6 Nm (1,5 ~ 2,2 kgm)

Einbau

Beim Einbau die O-Ringe des Kupplungsschlauchs durch neue ersetzen.

1.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

2.	Nach dem Einbau und dem Einfüllen der Bremsflüssigkeit Entlüftungsverfahren durchführen. (Siehe Kupplungsausrückzylinder - "Einstellung")
