Kia Picanto: Gurtstraffer / Sicherheitsgurtwarnung

Kia Picanto (JA) Reparaturanleitung / Rückhaltesystem / Gurtstraffer / Sicherheitsgurtwarnung

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

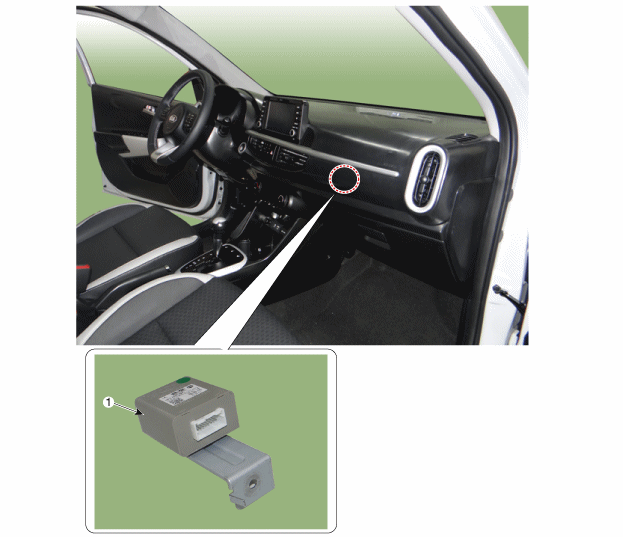

Gurtwarner (SBR)-Einheit

1. Gurtwarner (SBR)-Einheit

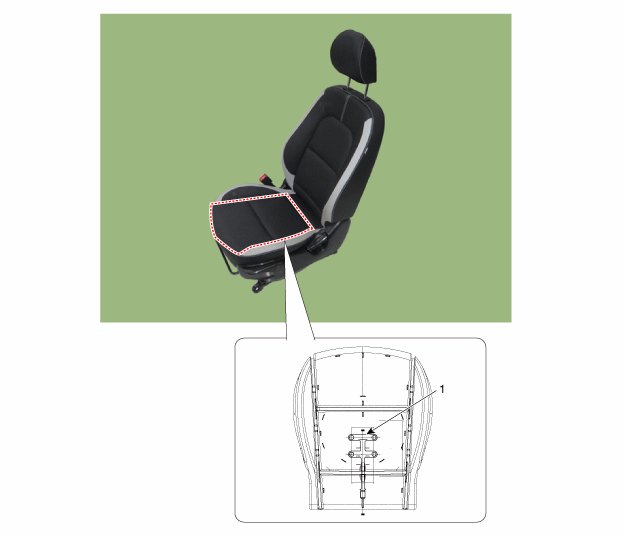

Gurtwarner (SBR)-Sensor

1. Gurtwarner (SBR)-Sensor

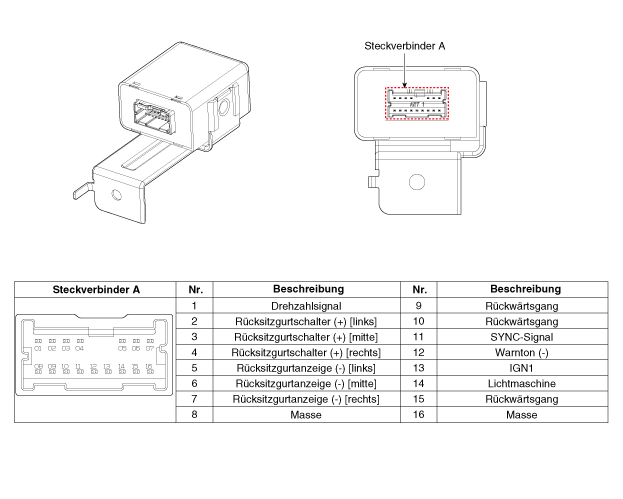

Schematische darstellungen
Schaltplan

Reparaturverfahren
AUS- UND EINBAU

Gurtwarner (SBR)-Einheit

1.

Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.

Handschuhfachgehäuse ausbauen.

(Siehe Karosserie - "Handschuhfachgehäuse")

3.

Befestigungsmutter (A) lösen, dann Gurtwarnereinheit (B) ausbauen.

4.

Steckverbinder (A) des Gurtwarners abziehen.

5.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

Gurtwarner (SBR)-Sensor

1.

Batteriemasseklemme abklemmen und vor Beginn der Arbeiten mindestens drei Minuten warten.

2.

Vordersitz ausbauen.

(Siehe Kapitel Karosserie - "Vordersitz")

3.

Vordersitzpolsterbezug abnehmen.

(Siehe Karosserie - "Vordersitzpolsterbezug")

4.

Gurtwarnersensor (A) ausbauen.

5.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
