Kia Picanto: Automatische Lichtsteuerung (AUTO-Licht) / Rückfahrkamerasystem

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Rückfahrkamerasystem

Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT

1. Kamera für die Rückansicht
2. AVN-Haupteinheit
3. Lenkwinkelsensor

Beschreibung und bedienung
Beschreibung
1.

Um die Sicht des Fahrers nach hinten zu verbessern, wird ein Bildsignal von der Fahrzeugrückseite empfangen und auf dem Monitor der AVN-Haupteinheit oder oder der linken Seite des Innenrückspiegels angezeigt.

2.

Die Rückfahrkamera ist ein Zusatzgerät, das den toten Winkel auf dem Überwachungsbildschirm angezeigt. Sie wird automatisch aktiviert, wenn die Getriebeposition "R" länger als 3 s vorliegt.

3.

Zeigt den geschätzten Bahnverlauf gemeinsam mit einer Führungslinie für den Parkvorgang entsprechend des Einschlagwinkels des Lenkrads an. (Es gibt kein separates Gerät.)

Systemstruktur (Über Lenkbewegungen gesteuerte Rückfahrkamera)

Schematische darstellungen

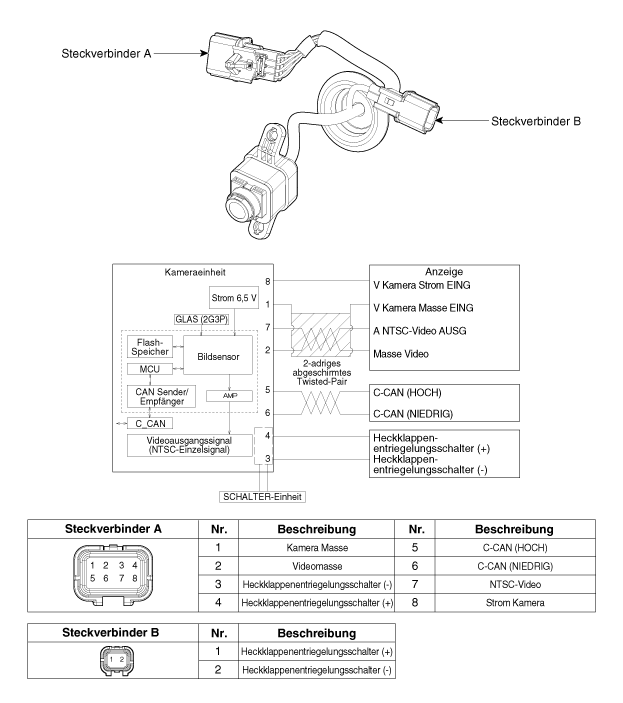

Schaltplan

Reparaturverfahren
Ausbau


Bei schlechter Qualität oder schlechter Scharfstellung das Kameraobjektiv auf Verschmutzung und Fremdkörper prüfen.

1.

Batteriemassekabel abklemmen.

2.

Heckklappenverkleidung abbauen.

(Siehe Karosserie - "Heckklappenverkleidung")

3.

Steckverbinder (A) des Heckklappen-Außengriffs abtrennen.

4.

Befestigungsmuttern lösen, dann Heckklappenaußengriff (A) entfernen.

5.

Steckverbinder (A) des Schalters zum Öffnen der Heckklappe abziehen.

6.

Schrauben lösen und Rückfahrkameraeinheit (A) ausbauen.

Einbau
1.

Die Rückfahrkamera einbauen.

2.

Steckverbinder des Heckklappen-Öffnungsschalters anschließen.

3.

Außengriff der Heckklappe einbauen.

4.

Steckverbinder des Heckklappen-Außengriffs anschließen.

5.

Heckklappenverkleidung einbauen.

6.

Minuspol (-) der Batterie anschließen.
