Kia Picanto: Heckklappe / Heckklappeneinheit

Kia Picanto (JA) Reparaturanleitung / Rücksitzgurt / Heckklappe / Heckklappeneinheit

Bauteile und bauteile-Übersicht

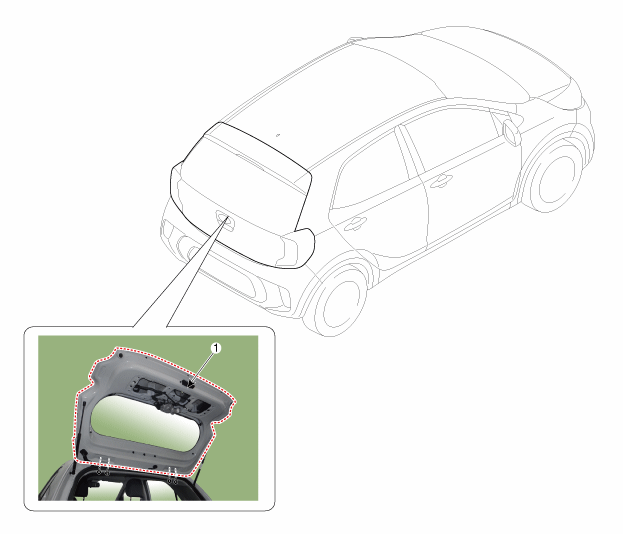

BAUTEILE-ÜBERSICHT

1. Heckklappe


Reparaturverfahren
AUS- UND EINBAU


Handschuhe tragen, um die Hände vor Verletzungen zu schützen.



Beim Ein-/Ausbau der Heckklappe ist eine zweite Person erforderlich.

1.

C-Säulenverkleidung abbauen.

(Siehe Innenverkleidung - "C-Säulenverkleidung")

2.

Steckverbinder der Waschanlagendüse (A) und der hochgesetzten Bremsleuchte (B) abziehen.

3.

Heckklappenverkleidung abbauen.

(Siehe Heckklappenverkleidung - "Heckklappenverkleidung")

4.

Mit einem Schraubendreher die Fassungsclips (A) an beiden Enden der Heckklappen-Gasdruckfeder (B) leicht abheben.

5.

Steckverbinder abziehen und den Heckklappenkabelstrang abklemmen.

6.

Befestigungsschrauben lösen, dann Heckklappeneinheit (A) ausbauen.

Anzugsdrehmoment:

21,6 ~ 26,5 Nm (2,2 ~ 2,7 kgm)

7.

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.



Verriegelung/Entriegelung und Öffnung/Schließung der Heckklappe überprüfen.

Heckklappe ausrichten

Sicherstellen, dass die Steckverbinder richtig angeschlossen sind.

Beschädigte Clips auswechseln.
