Kia Picanto: Motorhaube / Haubenschloss

Kia Picanto (JA) Reparaturanleitung / Karosserie (Innen und Außen) / Motorhaube / Haubenschloss

Bauteile und bauteile-Übersicht

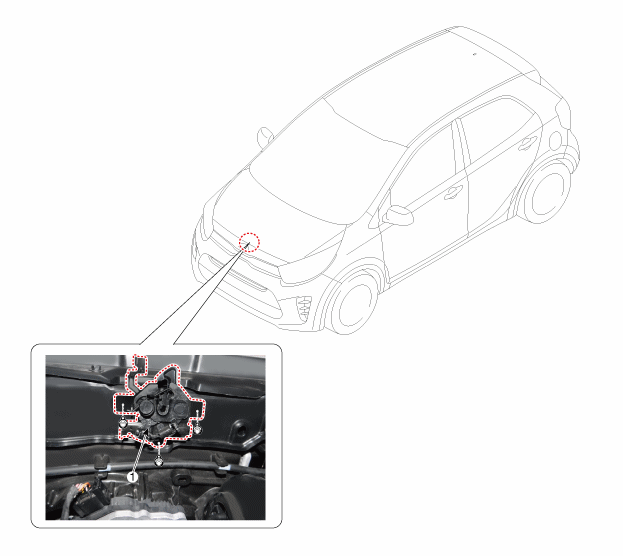

BAUTEILE-ÜBERSICHT

1. Untere Haubenverriegelung

Reparaturverfahren

AUS- UND EINBAU

1.	Steckverbinder (A) des Haubenschlosses abziehen.

Schrauben lösen und dann untere Motorhaubenverriegelung (A) entfernen.

Anzugsdrehmoment:

7,8 ~ 11,8 Nm (0,8 ~ 1,2 kgm)

Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

•	Kabelverbindung der Haubenarretierung prüfen.

•	Verriegelung/Entriegelung und Öffnung/Schließung der Motorhaube überprüfen.

•	Schloss richtig ausrichten.
